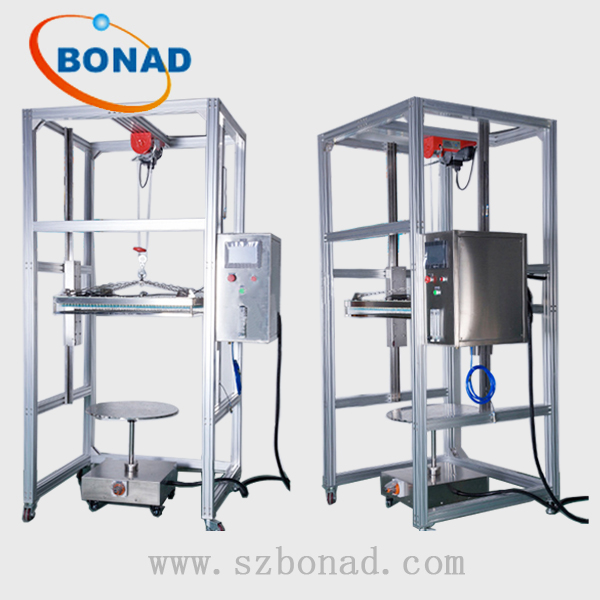

| 產品名稱：IPX1/X2可移動式滴水試驗裝置,防水試驗裝置 |
產品型號：BND-IPX1/X2-02 |
生產廠家：IPX1/X2可移動式滴水試驗裝置,防水試驗裝置 |
|
| 產品說明： |
|
|
IP等級代碼
|
試驗方法
|
水流量
|
試驗時間
|
|
IPX1
|
試樣置于轉臺上
|
1+0.5mm/min
|
10min
|
|
IPX2
|
放在四個固定的位傾斜15°
|
3+0.5mm/min
|
四個傾斜位置各2.5min
|
二、IPX1/X2滴水試驗裝置結構：
1、設備控制柜與水箱連為一體，設計合理。對整個系統進行控制，包括滴水箱上下移動，并限位控制；進水運行，流量控制；轉臺控制；系統操作簡單，控制精確，配置進口元器件。
2、固定立柱：鋁合金型材做固定支架，方便拆卸，組裝快捷。
3、滴水量控制采用調整滴水箱液面高度來調整壓力大小的方法。
4、滴水箱：箱壁采用SUS304不銹鋼板制作，頂部加蓋耐壓密封。滴水孔按20X20mm排列組成方陣。特制滴水嘴采用進口22G注膠針頭， 內徑0.4mm，滴水箱安裝水平儀。
5、水位調節供水箱：設備配備一套供水箱提供試驗用水，由PVC塑料板材制作，抗壓耐腐蝕，容積400L，安裝進水過濾器，水箱加蓋，防止風塵雜物進入。水箱和控制柜連為一體，外形美觀。
6、自動升降機：為適于各種規格試件的試驗所需，由升降機來調節滴水箱的高度，設計上下限位自動停止控制，避免誤操作產生意外。
7、水質過濾器：過濾滴水使淋雨效果列均勻，不易堵塞，清洗更換方便。
8、流量計：必要的水流量調節。
9、可調角度工作臺：工作臺面可作0~15°的傾斜和15°標準角度，臺面有T型槽，可固定100kg試件。底部裝有腳輪，不用時可移出，或使用可旋轉工作臺（做IPX1試驗時）轉速1-3r/min。同時可與擺管淋雨裝置的可旋轉工作臺通用。
三、IPX1/X2滴水試驗裝置安全保護系統：
1、漏電，全護套式接線端子。
2、無熔絲保護開關。
3、整體設備定時。
4、自動關機等保護。
|
|
|
|
|
|
|
