一、產品介紹
A-308 是一款高精度、真正比例式、DIN 導軌安裝信號調節器，專為需要模擬直流電壓輸出或 4-20mA 電流輸出的任何 LVDT/RVDT
應用而設計。
該裝置只能與 5 線或 6 線傳感器一起使用。該信號調節器的讀數是真正的比例讀數。它計算：(Va-Vb)/(Va+Vb)，并將結果乘以增益。通過調節
OFFSET 微調電位器，可以將機械零位與電氣零位相匹配。
真正比例式 Din 導軌安裝 LVDT 信號調節器是一個獨立單元。它的供電范圍為 +9 至 +26V DC(自動 - 連續)。LVDT
傳感器通過可拆卸的螺絲端子與其連接。該裝置將輸出一個與位移高度線性(優于 0.05%)的電壓(受 LVDT 傳感器制造商規格的限制)或具有相同線性度的
4-20mA 電流環路信號。該裝置安裝在標準 DIN 導軌箱內(22.5 毫米寬)。
LVDT 調節器模塊圍繞高精度 ASIC 設計，可產生用于驅動 LVDT 傳感器的低失真正弦波激勵。
激勵驅動器可以像大多數航空航天 LVDT 傳感器一樣驅動具有低激勵阻抗的傳感器。激勵可提供高達 250 mA 的電流來驅動 LVDT
傳感器，從而允許足夠的電流驅動低阻抗傳感器以及并聯的少數傳感器(以減少干擾)。
該 ASIC 還可解調來自 LVDT 傳感器的信號，并將其轉換為高精度、低噪聲直流耦合信號，準備與最高精度的 A/D
轉換器和測量單元連接。所有敏感元件均在硅芯片級進行熱耦合，使得 LVDT 調節器幾乎對溫度變化不敏感。
由于采用了最先進的真正比例測量技術，LVDT 信號調節器板對勵磁電平變化和勵磁負載也不敏感。僅實時測量次級輸出之間的比率 - 與激勵電平無關。
A-308 板可以與寫入這些線路時可用的幾乎任何類型的 5/6 線 LVDT 或 RVDT
傳感器一起運行。它的寬動態范圍(具有寬范圍增益和直流偏移控制)使其適用于各種靈敏度的 LVDT/RVDT
傳感器。這些控件的調整非常容易，沒有經驗的用戶可以使用小螺絲刀來完成。
對于未經培訓的用戶來說，所有設置都很簡單。用戶可以設置最常見的激勵頻率(13 種設置)，并進行微調以匹配傳感器的頻率。4
個低通濾波器限制輸出噪聲并允許您控制傳感器的動態響應(50Hz、100Hz、250Hz、500Hz)。
A-308 5/6 線 DIN 導軌安裝 LVDT 信號調節器也可以與很長的LVDT一起運行
電線。無需復雜的超前/滯后補償網絡。由于激勵可以驅動非常高的電流，因此很少有傳感器可以連接到相同的激勵信號，從而減少它們之間的干擾?？梢栽诓煌男盘栒{(diào)節器(同一型號)上讀取輸出，無需在它們之間進行同步。
精密差分測量 - 每個單元都具有一個模擬輸入，從模塊讀數中求和或減去，用于配置測量的差值或相加(厚度測量等)?？梢詫?1
個以上的模塊配置在一起，以便使用相同的模塊同步操作多個 LVDT傳感器激勵頻率和相位(主從配置)。
前面板上的極性 LED 指示燈可輕松進行中心(零)設置。

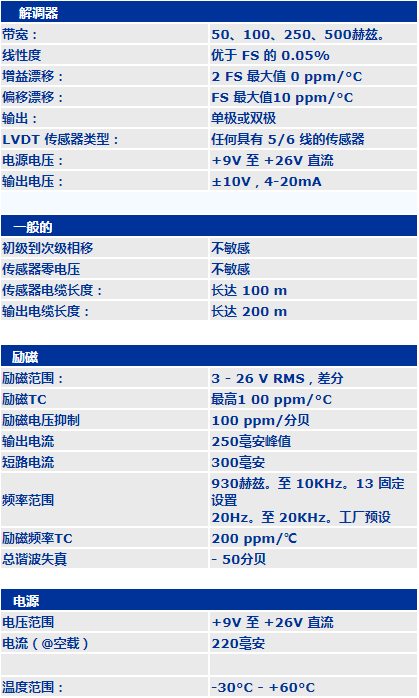

二、產品參數
|
